수평도체 시스템

개요

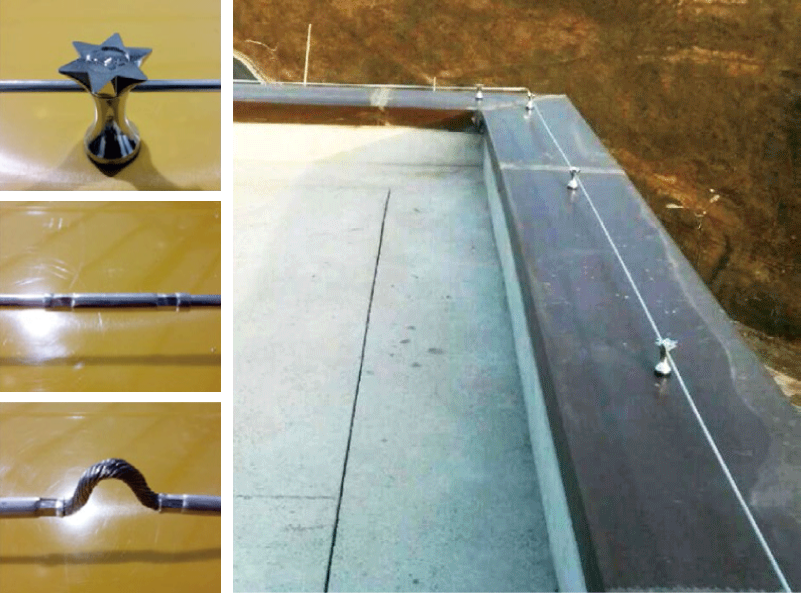

건축물의 옥탑 및 지붕층에 설치되는 피뢰시스템으로 피뢰도선, 지지금구 일체식 연결방식으로 구성된다.
기존의 피뢰시스템은 구성요소간의 물질이 동일하지 못하였고, 장기간 노출되는 환경에 약한 내구성으로 문제가 빈번히 발생하였다.

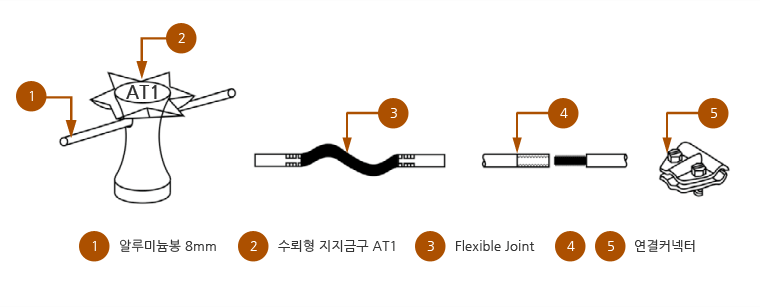

피뢰시스템의 구성요소(피뢰도선, 지지금구, 일체식 연결, 이완수축방지용)를 동일한 물질(알루미늄)로 일원화하여 이종금속 접촉부식을 원천적으로 방지하였다. 내구성에 강한 물질 사용으로 기존의 피뢰시스템을 개선한 신개념 피뢰시스템이다.



항목 제품의 특징
적용기준
  • KS C IEC 62305, 전기설비 기술기준
주요특징
  • 이중금속 접촉부식 방지(피뢰시스템 구성물질 일원화)
  • 내구성에 강한 소재 이용
  • 우수한 가격 경쟁력
  • 설치 용이(BOLT, NUT 조립방식)

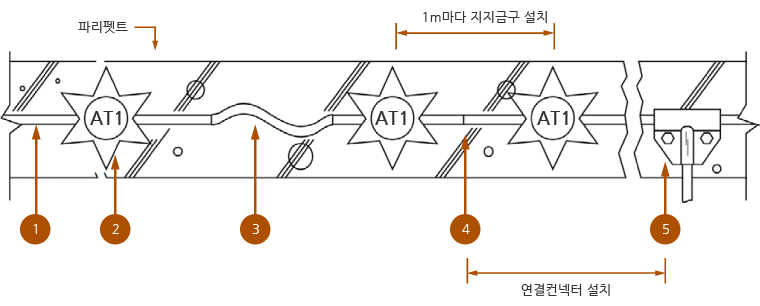

설치간격 1m 간격





1. 지지금구를 파라펫트에 부착할 경우에는 콘트리트의 코너가 부서지지 않도록 중앙부에 시설한다.
2. 연결부위는 일체형 조립방식(연결커넷터)으로 전기적 연속성을 극대화 시킨다.
3. 나사, 너트, 지지금구 등은 부식되지 않는 재료로 한다.
4. 수뢰부 접속도체간의 직선 거리가 20m 이상되는 경우와 굴고 개소 등에는 Flexible Joint에 의하여 접속하여 수축 이완작용에 의한 처짐 현상을 방지한다.
