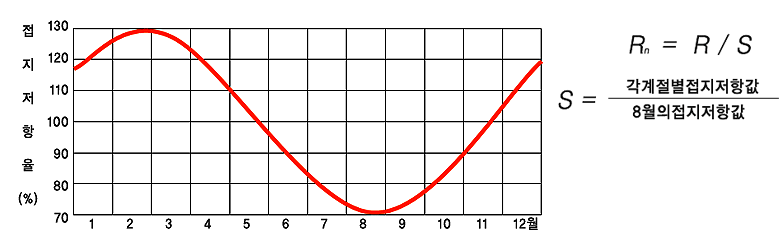

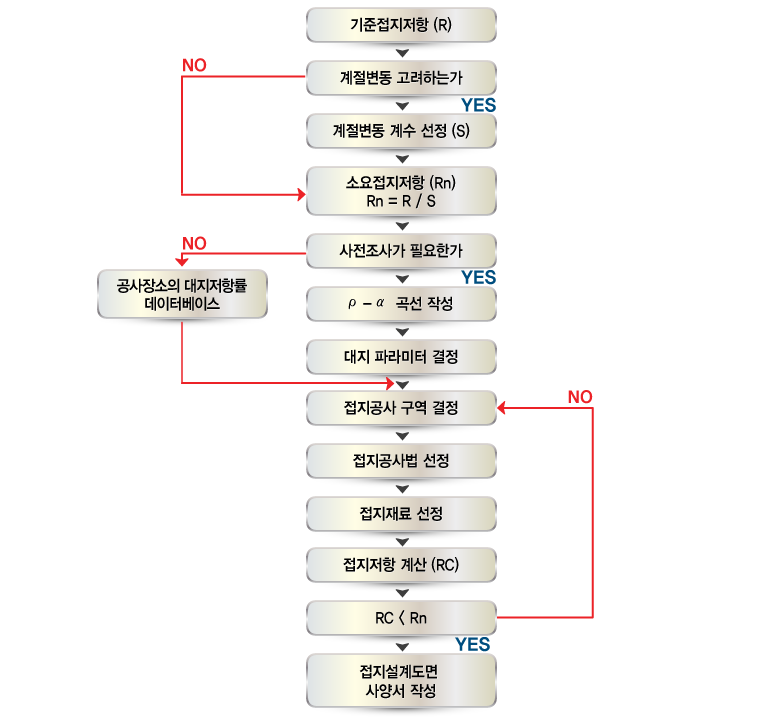

접지전극의 설계를 위하여 일반적으로 사용되는 방법은 수평탐사방법입니다. 수평탐사방법은 대지 저항률의 수평적 변화특성을 파악하기 위한 것으로서, 대지특성을 정성적인 값으로 나타냅니다.

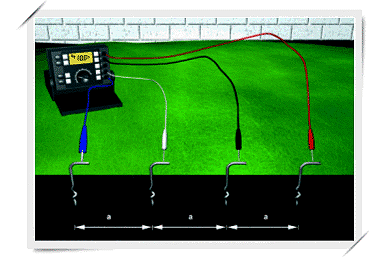

1) 그림과 같이 측정선의 일직선상에서 외부에 전류 보조전극 (C1, C 2), 내부에 전위 보조전극 (P 1, P 2)을 각각의 전극 간격 등 간격 α가 되도록 망치로 매설합니다. (전극의 매설 깊이 : 등 간격의 1 / 20 이하)
2) 각각의 보조전극에 측정용 전선을 대지 저항률 측정기의 해당 전극에 맞게 연결합니다.
3) 전극 간격 α를 0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20 및 30m 가 되도록 변화시키면서 위의 과정을 반복하여 측정합니다.

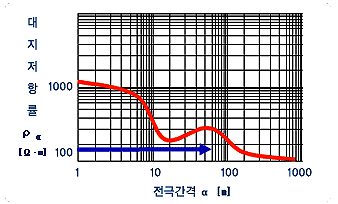

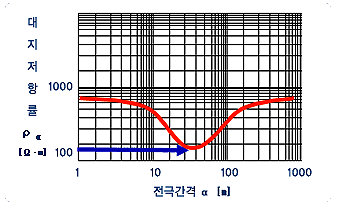

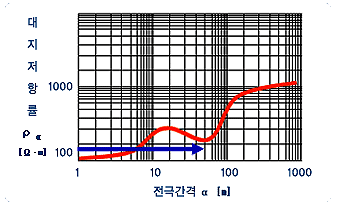

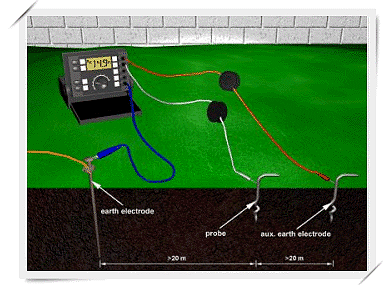

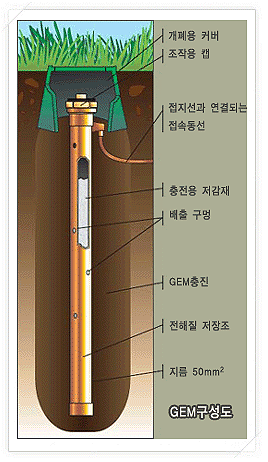

1) 주전극을 설치할 대지에 봉상전극을 그림과 같이 박고 전압전극 P와 전류전극 C를 박습니다.
2) 봉상전극의 접지저항을 측정합니다.
3) 봉상전극 접지저항을 구하는 식에서 봉상전극의 길이L, 지름d 를 대입하여 R과 ρ의 관계를 구하여 대지저항률 ρ로 환산합니다.
