접지시스템 설계의 특징

저희 LPS Korea의 GEM공법은 전문화된 엔지니어가 각종 환경을 분석 제공함으로서 전문화된 정보를 제공합니다.

LPS 접지 엔지니어링 서비스의 특징


신뢰성 있는 분석
캐나다 SES사의 CDEGS프로그램을 활용하여 대지구조의 3D분석의 구현하였으며, 주변환경을 고려할 수 있도록 각종 환경 등의 각종 변수 값의 고려를 최대화 하여 오차를 최소화 하였습니다.

광범위한 적용성
비단 접지뿐만 아니라 EMI / EMC의 분석도 가능한 분석절차를 가지고 있는 한단계 높은 엔지니어링을 제공합니다.

결과의 신뢰성
광범위한 실증결과 값과의 비교를 통하여 신뢰성 증대를 추구하였습니다.

차별성
높은 수준의 엔지니어링을 통하여 한차원 높은 서비스를 제공하며, 타회사와의 차별성을 추구합니다.

LPS 접지 엔지니어링 서비스의 특징

최상의 신뢰성 제공
현장 측정을 통한 데이터를 바탕으로 컴퓨터로 접지저항 , 대지전위상승을 시뮬레이션 하여 최상의 접지 시공법을 제공하여 접지저항값 확보를 위한 추가시공 및 경제성을 확보합니다.
정보화
접지저항값, 주변 대지저항, 사고시 대지전위상승 등의 각종 데이터를 제공함으로서 접지시설물의 신뢰성을 향상시켜줍니다.

접지시스템 설계

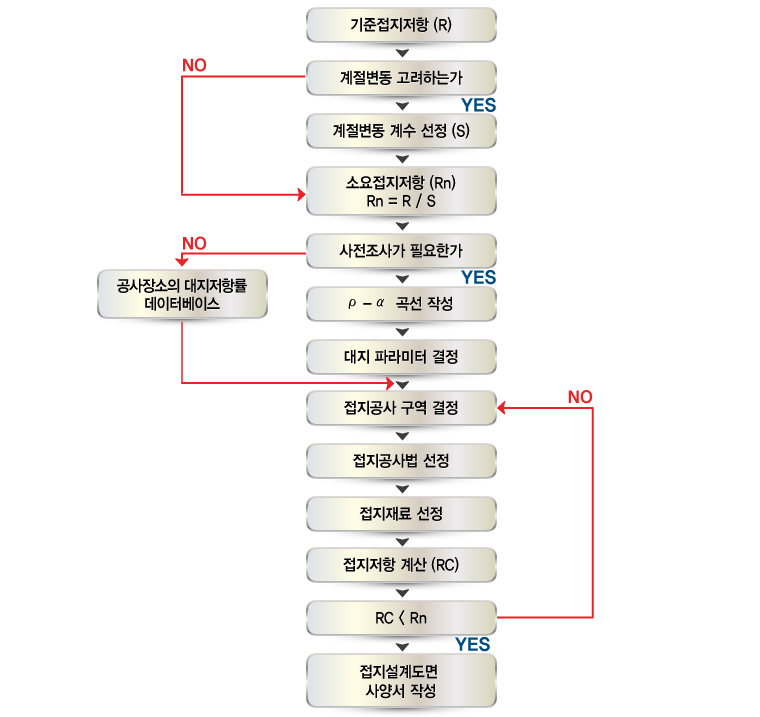

접지설계순서



접지설계 진행

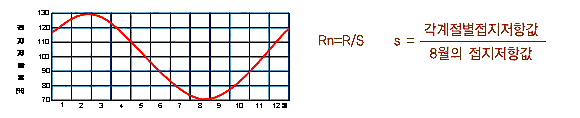

계절변동 계수
월별 접지저항이 부여될 때 접지저항의 최대치와 각 월의 수치 비교를 계절변동 계수라고 정의합니다.


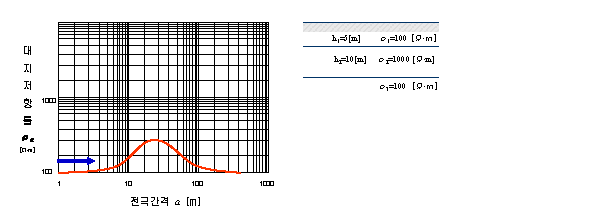

ρ - α 곡선 작성
대지저항률의 측정 후 ρ - α 곡선을 그리는 이유는 등가대지저항률을 구하여 접지저항을 예측하기 위한 것도 있지만, 심도별 대지저항률을 예측하여 적절한 공사방법을 선택하는 척도로서도 이용됩니다.


접지저항값 계산
R : 예측계산에 의한 접지저항 [Ω]
ρe: 해당 깊이에 있어서의 등가대지저항률 [Ω • m]
L : 보링시설깊이 [m]
D : 보링직경 [m]
2.3 : 자연로그의상용로그전환상수

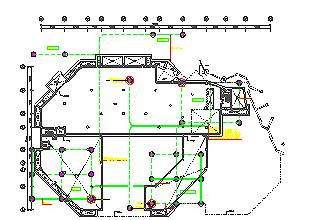

설계도면 작성
모든 상황을 고려하여 설계도면을 작성합니다.
