서지보호설계을 위한 분석

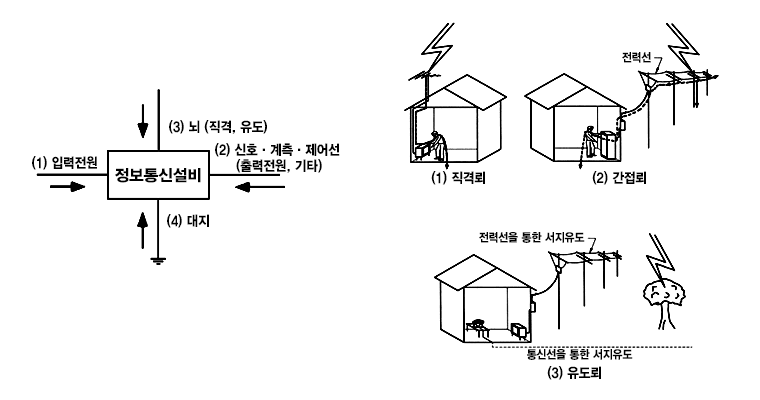

서지유입경로 파악



뇌방전 현상에 의해 뇌서지가 최종적으로 전기 및 전자장비에 유입되는 경로는 크게 세 가지로 구분됩니다.


서지유형파악



서지로 인한 피해가 발생하는 곳에 서지를 실측하여 원인을 파악한 후 대책을 파악하여 원인이 되는 문제점을 제거함으로서 서지를 제거합니다.

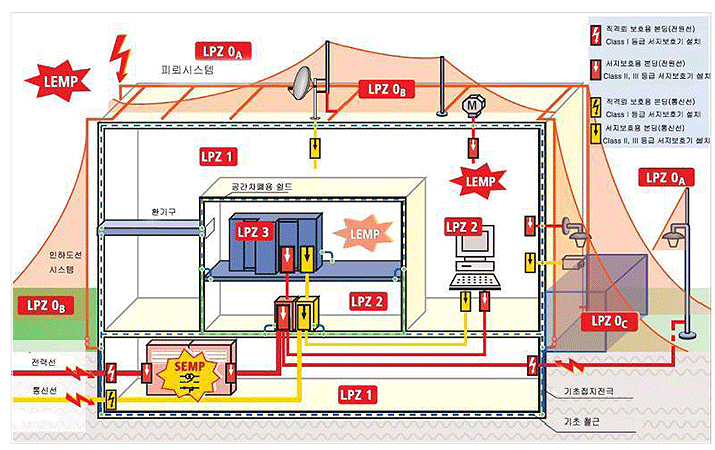

LPZ 0A : 직격뢰의 전 에너지가 그대로 가해질 수 있는 영역
LPZ 0B : 직격뢰의 전 에너지가 그대로 가해질 수 있지만 효과적인 외부 피뢰시스템으로 보호되는 영역
LPZ 1 : 직격뢰전류가 LPZ 0에 비해 작아지고 LEMP에 의한 영향도 줄어들 수 있는 영역 (보통 건물내부)
LPZ 2 ,3, 4… : 전도성 전류나 LEMP의 영향으로부터 보호가 요구가 필요한 영역 (보통 건물내부)
• 개개의 존의 경계면을 통과하는 금속체는 본딩과 SPD 설치가 요구됨

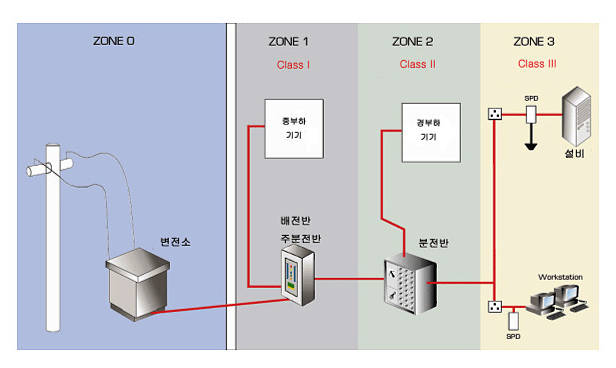

서지보호시스템의 설계

보호영역의 분류



현장 답사 및 기존의 설계도서를 통하여 위험도 분석을 시행합니다. 이때 낙뢰로 인한 직접적인 인적, 물적 피해 분석과 간접적인 인적, 물적 피해를 분석을 하게 됩니다.

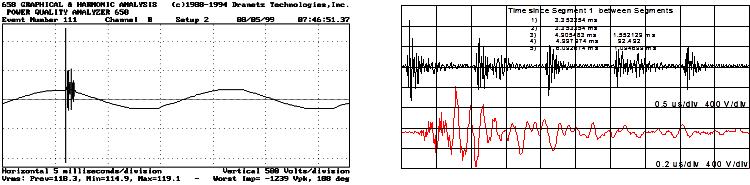

개폐서지

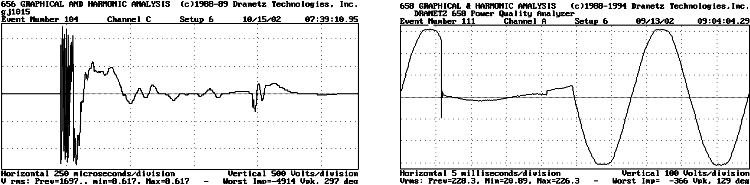

뇌서지

수뢰부 시스템의 형태선정
