퓨즈리스 특장점

제품설명

제품특징

서지와 노이즈를 동시에 제거해 줍니다.
높은 고전류에 대하여 처리능력이 큽니다.
낮은 잔류전압 특성을 가지고 있습니다.
안전하고, 유지 / 보수가 필요없습니다. (30년 이상의 반영구적인 수명)
퓨즈 및 MOV 소자 등을 보수할 필요가 없기 때문에 MCCB가 필요없습니다.
MOV 열화 및 퓨즈 손상에 따른 화재 및 폭발의 우려가 전혀 없습니다.
무상 보증기간 15년의 완벽한 품질입니다.

일반 TVSS의 문제점 및 현상

TVSS가 설치되었음에도 불구하고 여전히 부하장비 파괴 및 잦은 고장 / 작동불능 상태 유지
노화와 불공평한 서지전류 분배에 따른 퓨즈 파열 및 클랭핑 전압의 상승
퓨즈는 미세한 전류에는 반응하지 못함 (MOV 열화)
TVSS의 수명이 다한 경우 클랭핑 전압과 열전도 저하에 따른 화재 발생 우려
폭발, 연기, 매연 등의 발생할 우려
진동 및 전기적 원인에 의해 쉬운 열화



MOV 소자의 경로 길이가 일정치 않은 경우

상기 그림에서
1) 병렬로 연결된 MOV 소자의 경로 길이가 틀리면, 맨 처음의 MOV만 폭발함
2) 기본적으로 MOV 설계시 경로 길이가 같아야하며, 설사 같아도 에너지를 열로 분산시키는 능력이 균일하지 않으므로 사고 발생 우려가 있음

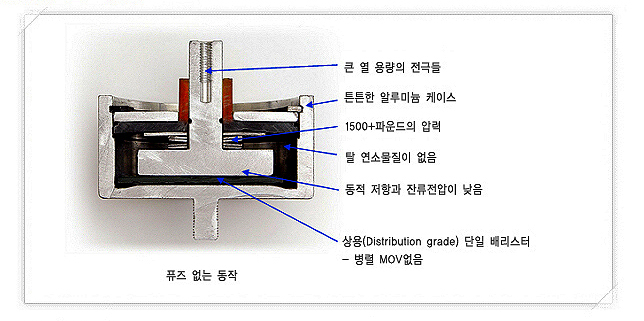

케이블 직렬 연결 (Fuseless) : 유지 / 보수용 MCCB가 필요없음

일반 TVSS 에서의 Fuse 사용시 문제점

퓨즈의 동작은 MOV 보호를 위한 것이지만, 역으로 부하는 보호 못함
퓨즈는 어떤 이유에서든 언젠가는 끊어짐
퓨즈는 미세한 전류에는 반응하지 못함 (MOV 열화)
개방시 커다란 전압 발생 (정상시 대비 5~10배)
약한 TVSS 소자 ( MOV 또는 Diode )는 폭발로부터 안전하기 위하여 퓨즈를 사용하여야 함
퓨즈는 전류를 차단 못할 수 있음 (TVSS폭발)
열동작 퓨즈가 화재 위험성 때문에 점점 일반화되고 있으나 신뢰성에 문제가 있음
화재가 시작 될 때까지는 전류는 퓨즈를 끊을 정도로 높지 않음

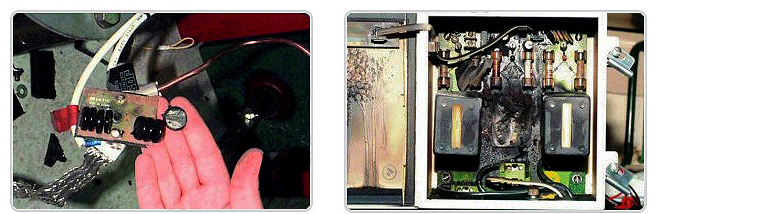

폭발한 MOV 및 TVSS 의 내부

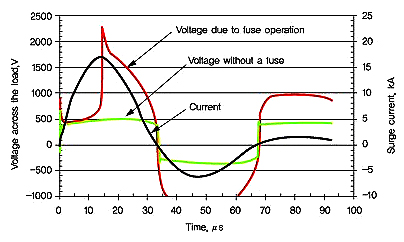

퓨즈 작동시 영향 그래프


TVSS 병렬연결과 직렬연결의 차이점 (케이블 접속)

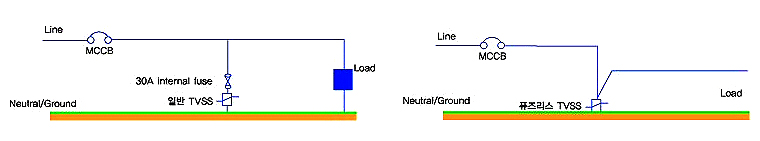

병렬연결 (T형 접속) 과 직렬연결 (In-Line 접속)


병렬연결 (기존 TVSS)

• 부하에 걸리는 전압 = TVSS전압 + Fuse 전압 + Cable 전압
• 퓨즈 작동은 부하에 서지를 발생
• 부하가 보호되지 않는 상태로 있음

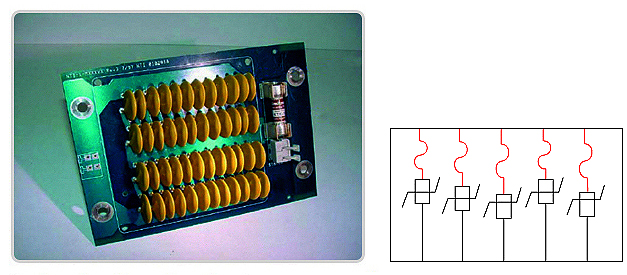

• MOV의 병렬 연결
* 100J, 10KA MOV 5개를 병렬로 연결하면 500J, 50KA MOV 1개와 같지 않다. 왜냐하면
- 각각의 MOV가 균등하게 전류를 분담하지 않음
- 각각의 MOV가 균등하게 열화되지 않음
- 각 MOV들은 각기 다른 Turn - on 전압과 수명을 가지고 있어 성능이 서로 틀림
- 각 MOV들은 한 개의 MOV가 큰 서지를 처리할 때에 각기 틀린 전류와 성능을 나타냄


직렬 연결 (ASCO 퓨즈리스 TVSS)
• 부하에 걸리는 전압 = TVSS 전압
• 퓨즈 작동이 불필요

• 부하가 보호되지 않는 경우가 없음
